LED GROW osvětlení po “ domácku ( DIY) “ indoor



LED  osvětlení  je aktuální téma. Oproti  běžné žárovce  má několikrát menší spotřebu.  To se hodí zejména pro dlouhodobý provoz . Na LEDkách při svícení vzniká  také teplo , které je nutné chladit, jinak led zničíme nebo zkrátka odejde dřív než bychom chtěli.

1, Pěstování uvnitř „indoor“  ,   proč?

Vypadá to, že  propukla vlna nového automatického pěstování viz. odkazy níže na Japonské „indoor“ farmy  produkující velké množství zeleniny.

Farma indoor japonsko inspirace 1   ( prvních  5 vteřin videa  vzor montáže zařízení)

Farma indoor pro pěstování zeleniny

















Je možné ,že  ideální  venkovní podmínky pro pěstování zeleniny a dalších produktů , nejsou věčné udržitelné.  V Japonsku už toto vědí.

Taky je možné ,že už pochopili ,že není možné neustále do měst dovážet jídlo z venkova( ze zahraničí) . Tímto  využijí svůj technologický a lidský  potenciál. Ve velkých městech rozjedou pravidelné  zásobování vlastním „domácím zbožím“ z města.  Navíc při „nenadálých“ výpadcích   v  zásobování jídlem  je toto strategický a docela stabilní  zdroj obživy.



2, Stavba  LED osvětlení  s plným barevným  spektrem pro použití při pěstování  uvnitř případně pro dosvícení při nedostatku slunečního svitu.

 Použité součástky , plány a  průběh stavby.



LED 10 W   Full spectrum

gnoll

Barva světla  –  380-840nm

LED porovnání  : modrých , červených , UV   a   Full spectrum

porovnání LED full spectrum vs HPS ( sodíková výbojka) vidíte zbytečně propálené zelené a žluté světlo , které rostlina nevyužije.   Jinak jde vidět ,že HPS má lehce navrh v červené a modré barvě.



rozměry –  20mm x 20mm    + vyčnívají   připojovací plošky



provozní parametry –    proud:  900 ma – 1 A   a     napětí   9-11V

při nastaveném napětí  9,8V   byl odběr cca 720 mA

životnost  prý 50 000 h . realita bude asi jiná , ale uvidíme :)



další součásti :

Zdroj 230v  /  24 v  ( možné i jiné napětí)   –

– nabíječka na notebook 90w

-zdroj z PC

-zdroj z tiskárny



zvyšující/snižující ( boost/buck)    dc/dc    měnič   pro regulaci výkonu  LED

např LTC3780 ….

nastavit maximální napětí 29, 6 V



Chlazení :

Pasivní část chladiče tvoří  hliníkovy profil  tvaru U

rozměry :  délka profilu 1 m ,   materiál 2-4 mm silný hlinik , U    strana A( spodni)   .. cca 5-6 cm     a  strana B(čela)   3-5 cm

Musíme se rozhodnout , čím se bude  chladící profil ochlazovat.  Pro předávání tepla  z chladiče  slouží většinou ventilátor  nebo méně časté ,ale  účinnější   vodní chlazení.  Odběr energie  navíc pro vodní pumpu nebo větrák  by měl být cca. stejný

Rozhodl jsem se pro vodní chlazení .    Ktomu je potřeba ještě vodní pumpa . water pump na ebay kolem 100kc a hliníkové bloky pro výměnu tepla.  water cooler block  ebay taky kolem 100 kc / ks     tich bloku bude potreba 2-4 ks

pod kazdy blok patri teplovodiva pasta  na lepsi prevod tepla.

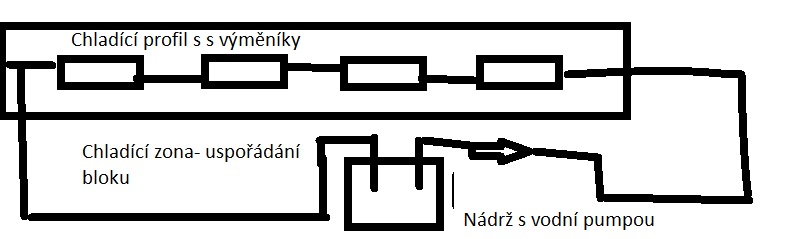

rozlozeni_cool

-nádrž  na demi vodu nyní 10 l   ( 5 l  se rychle ohřála  a již nebyl takový rozdíl teplot pro předání tepla)

-pokud teplota  v nádrži  i tak roste na vysokou úroveň  můžeme do chladícího okruhu připojit výměník voda/ vzduch a ohřívat vzduch v  místnosti, kde je výměník. Výhoda je ta , že  teplo nezůstane  v pěstebním prostoru , ale tam , kam umístíme výměník, čili tam kde ho chceme.

cerp

-vodní pumpu není potřeba hnát na plno  na  +12V ,    pro menší průtok vody stačí i  +8 V a  případně lze přes arduino nebo jiné udělat spínání podle teploty nebo času. Bylo by dobré také hlídat  funkčnost vodní pumpy a případně systém při nefunkčnosti odpojit.



Návrh osazení, schéma zapojení  LED

schematko

3 větve po  3 x 10w  LED  v serii    ( papírový výkon  90w ,  skutečný výkon  9 x 0,72 x 9,8  = 63 w cca.  )

                                                               led provozuji  tedy na 2/3  psaného výkonu

vstup DC/ DC měniče připojím na zdroj 24V  .

+V   a  GND      připojím k výstupu DC /Dc měniče a nastavíme napětí  29,6 V

nastavením proudu na ltc3780  regulujeme výkon LED.

Skutečný výkon :   65w

Odběr z 230 V  sítě  : 85w

Účinnost :  cca 80 %  – šla by zvednout absencí DC/DC měniče ( jeho učinnost 0,85-0,95)  ,  ale pak je nutné sehnat zdroj  s  napětím  od 25V   do max 30v podle výkonu led

Odběr vodní pumpy : 2- 3W

Foto realizace  :

     zvetši zde

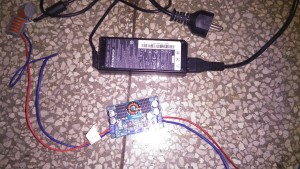

IMG_20170423_123342

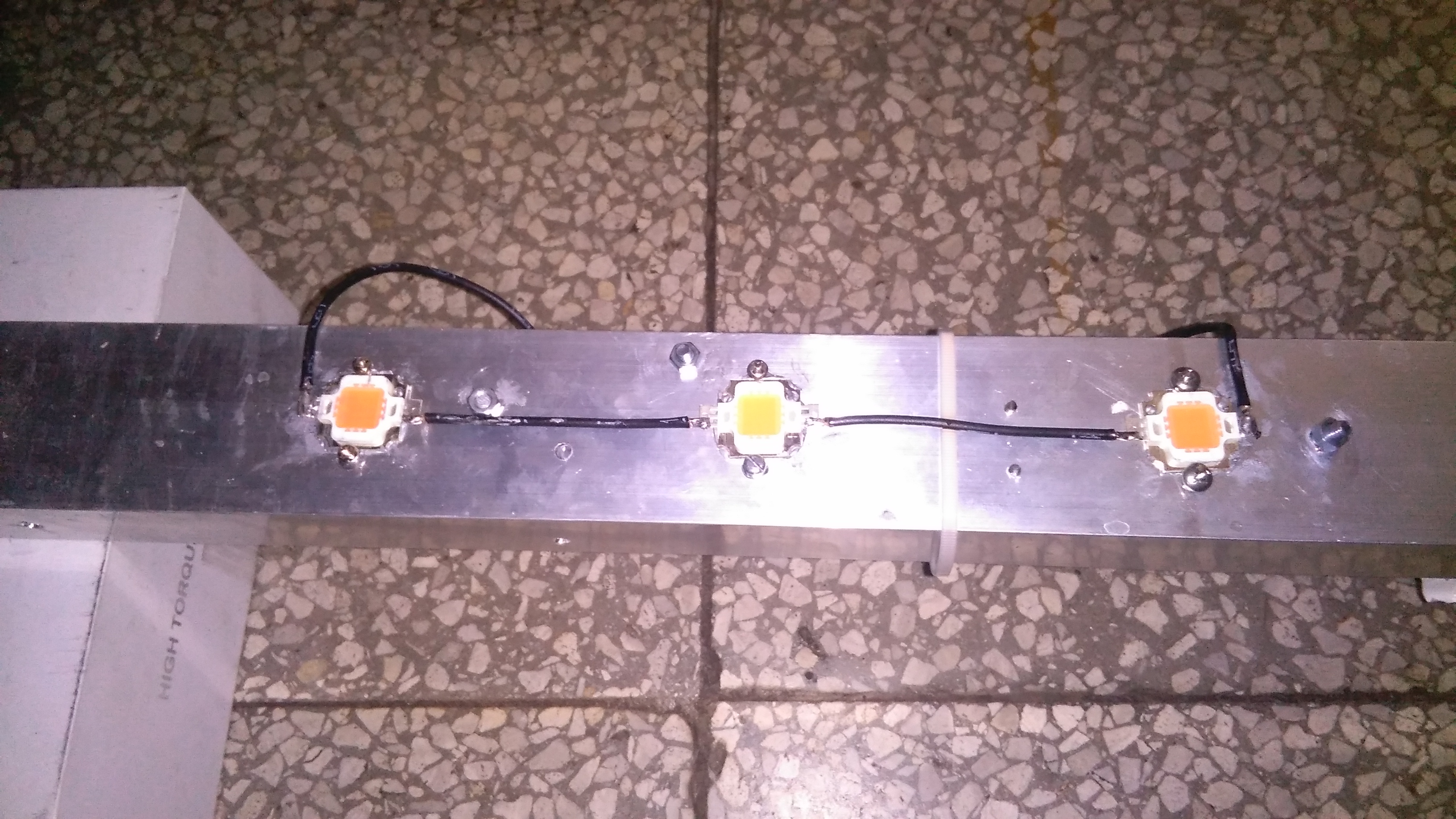

IMG_20170423_123034



IMG_20170423_123155

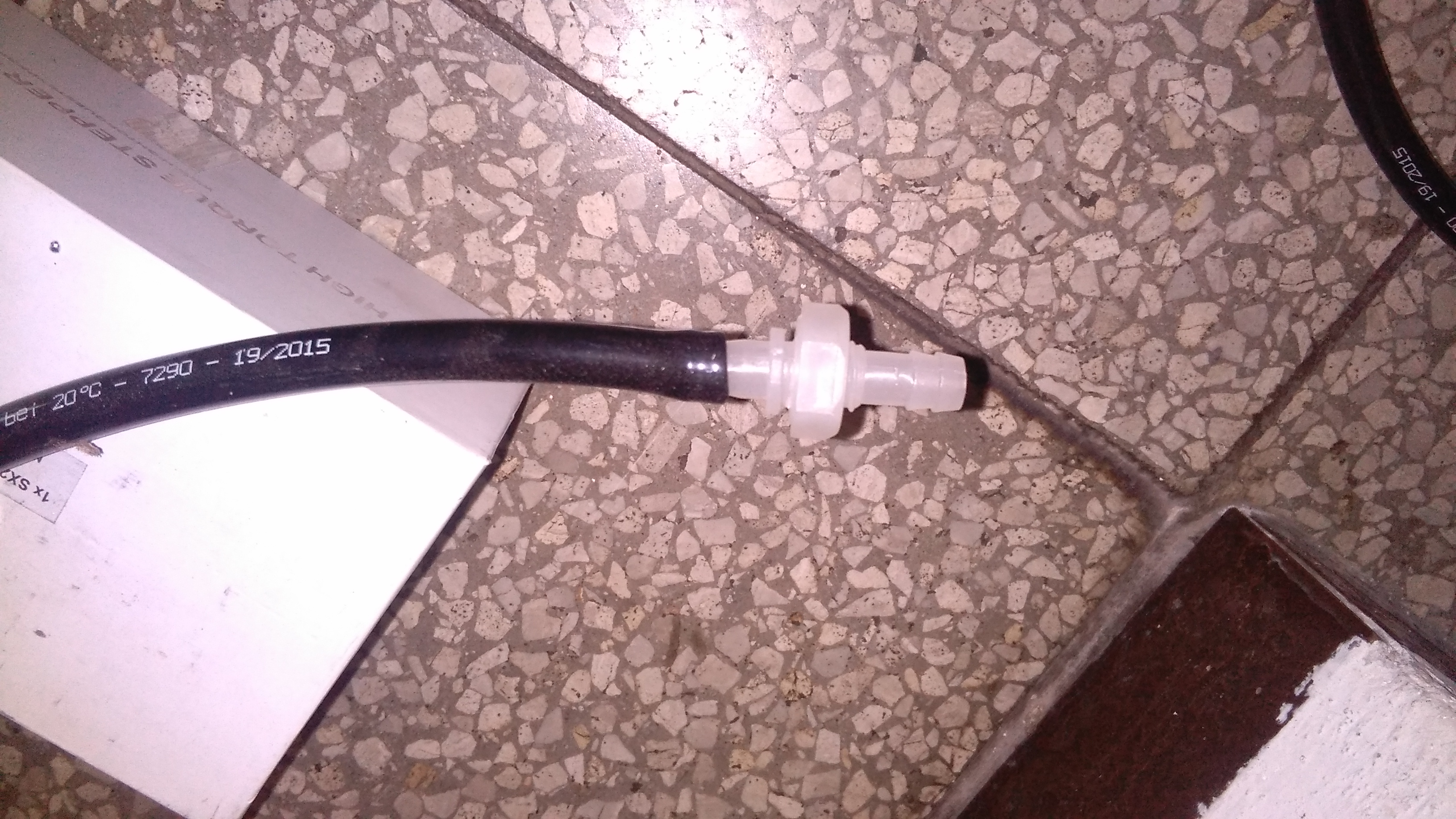

IMG_20170423_123407



Video test :   Realizace mp4 6.5 mb    stáhnout zde.





Testování :

TEST  intenzity osvětlení   .. lux ….

– jako měrič intenzity osvětlení použito  Arduino se senzorem BH1750

– vzdálenost od LED:

5-10 cm       20000 – 24000  lux

20-30 cm       6000  –   8000 lux

50cm               2000  –  4000 lux
